FX FX Maverick

[ThE PuNiShEr]

Здравейте колеги по хоби.

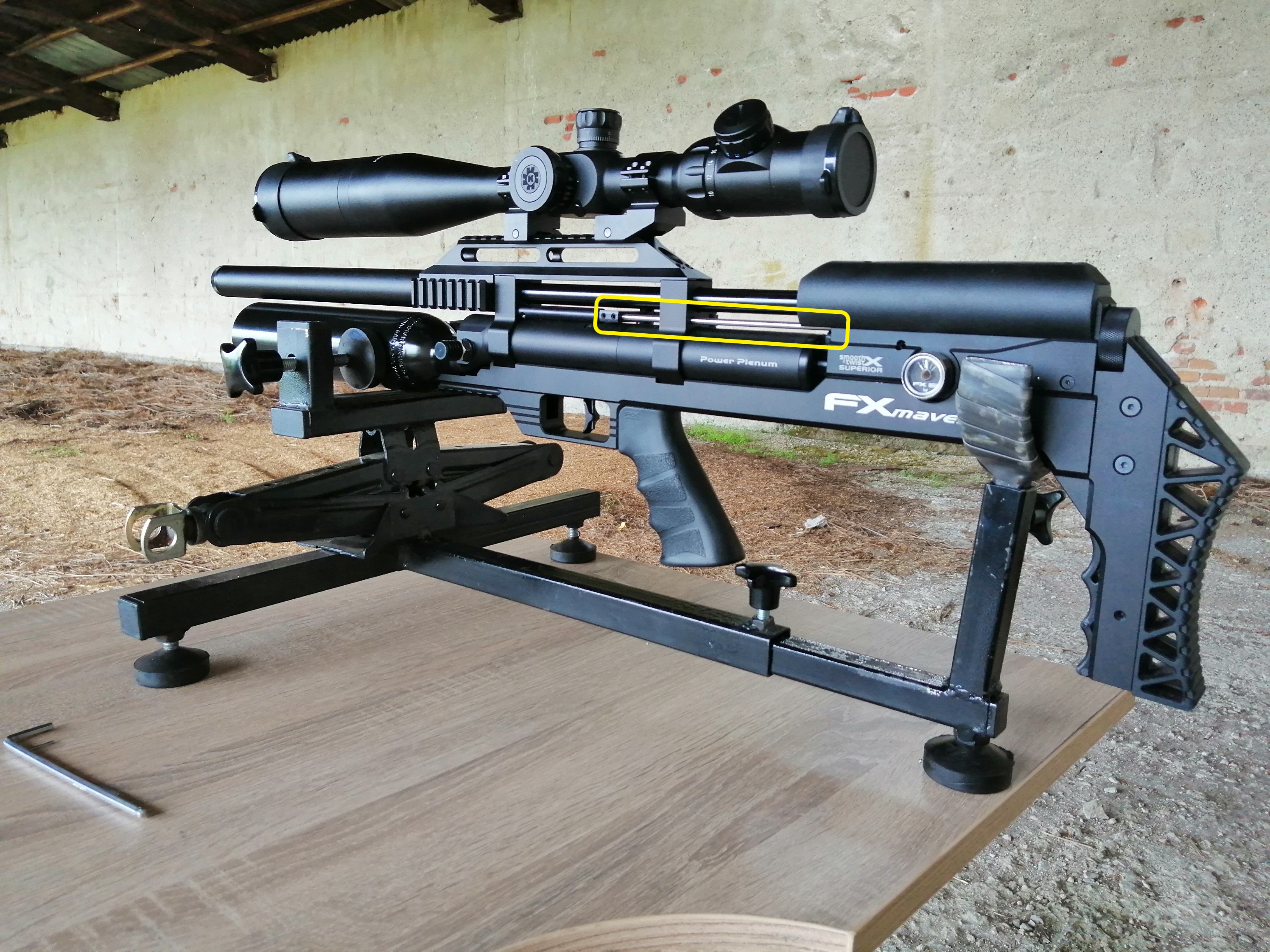

Някой има ли данни или свален детайл за да ми даде точните размери, става въпрос за тънката спица, която служи за презареждане ?
Става въпрос за : ПРЕТОВАРЕН ПЪТ
Детайл номер 56 от схемата на Маверик !!!
Ще бъде страхотно ако някой помогне с точни размери !!!

View attachment Maverick-schematic.pdf



[Jay308]

Do you need the cocking rod length and diameter?



[ThE PuNiShEr]

Do you need the cocking rod length and diameter?

I need detailed information, the entire length of the part, the length and type of thread that is wound in the barrel box, I know the diameter is 4 mm.



[HogKiller]

M4 x .70, x 8.75mm 10.875" oal



[ThE PuNiShEr]

The length of the threaded section is 8.75 mm?
The thread is metric with step .70, And the entire length of the workpiece is 10.875 inches, is that how I understand everything?
